安控科技的数据通信相关产品，包括网关模块、无线电量模块等，用于和无线仪表共同搭建无线通信网络。

产品概述

● SZ930 无线通信模块是一款无线透明传输模块，可将串口数据通过 2.4G 信号发送、接收。与安控科技专用控制器配合使用，可与安控科技无线仪表进行数据交换。

● SZ932/SZ933 无线网关模块与安控科技的无线仪表通讯，定时采集无线仪表的数据。同时 SZ932/SZ933 还可作为协议转换器，进行 Modbus RTU/Modbus TCP 转换。

● SZ933无线网关是中石油A11标准专用网关。

● SU306 无线电量模块作为为三相电能计量功能，可以丈量三相四线制负载的各相线电流、各相相电压、各相有功功率等电参数。SU306 无线电量模块将采集的电量数据通过各种通讯接口，以有线或无线方式上传到上位机，采用标准的ModbusRTU 协议。数据由上位机进行处理。

产品特点

★ 灵活搭建无线网络

★ 网络内，网关模块既可以作为网络协调器，也可以实现网络中继的功能。

★ 应用RTU技术，高可靠性。

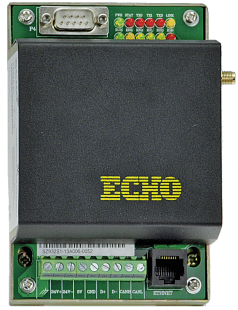

SZ930 串口无线通信模块

SZ932 无线网关模块

SZ933 无线网关模块

产品图	参数名称	技术指标
	CPU	32 位，运行频率 400MHz，外部实时时钟日期
	通讯接口	1 路 RS485，1 路 RS232，1 路 RS232/RS485，2 路 RJ45（以太网），1 路 CAN，1 路Zigbee
	通讯频率	2.4GH
	天线形式	外置天线
	支持网络	点对点、点对多点
	传输距离	通信距离 90m（空旷）
	电源支持	24VDC
	外形尺寸	106×133×56（mm）
	工作温度	-40 ~ + 70℃
	工作湿度	5 ~ 95% RH 无结露

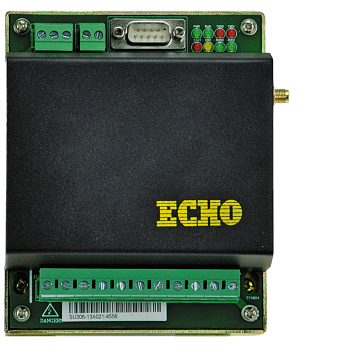

SU306 无线电量模块

系统组织架构图
